Starax Ürün Grupları Sürme Sistemleri Sürme Kapak Sistemleri Lc 80 Vega
Lc 80 Vega


  •
    2 Kutu İçi Miktar - Box Quantity
    4-8 mm Panel Kalınlık - Panel Thickness
    80 kg Ağırlık - Weight
    Ahşap - Cam / Wooden - Glas
    Çift Yön Yavaşlatıcı / Double Soft Closing
    Dikey Ayarlı / Vertical Adjustable
    İçten Sistem / Internal System
    Sürme Kapak Sistemi / Sliding System







Ürün Kodları

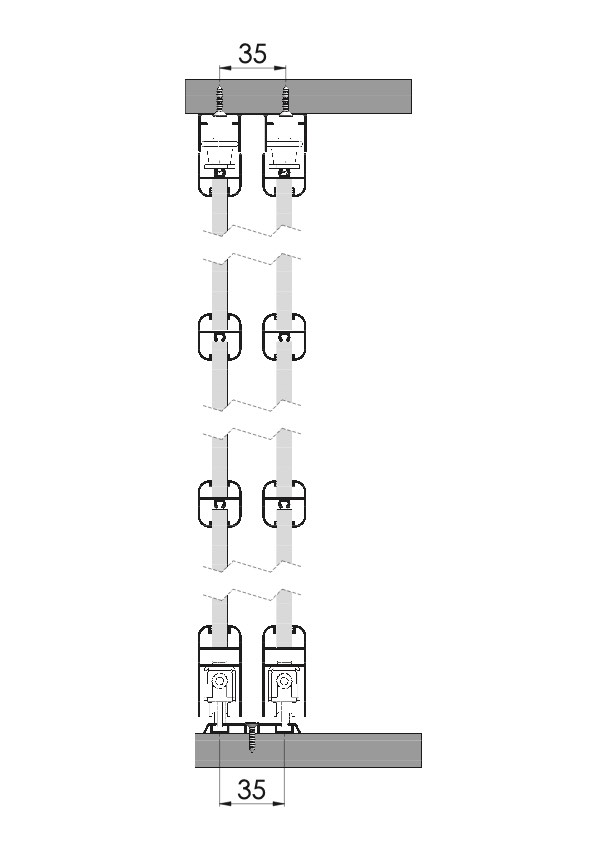

Teknik Çizim

Montaj Şeması

Lc 80 Vega
Code
T(mm)
Box
Volume (m³)
Weight (kg)
Weight Birim / Unit
L-1164
4-8
72
0,000
0,186
Takım




Teknik Çizim / Technical Drawing Code T (mt) Bağ / Band Volume (m³) Weight (kg) Unit
Alüminyum Üst Ray / Upper Rail
Alüminyum Üst Ray / Upper Rail
 L-3123-1 2.0 10 0,001 0,817 Adet
L-3123-2 2.5 10 0,002 1,118 Adet
L-3123-3 3.0 10 0,002 1,342 Adet
Alüminyum Alt-Üst Ray / Bottom-Upper Rail
Alüminyum Alt-Üst Ray / Bottom-Upper Rail
 L-3142-1 2.0 20 0,010 0,416 Adet
L-3142-2 2.5 20 0,012 0,520 Adet
L-3142-3 3.0 20 0,014 0,624 Adet
Alüminyum Tekli Alt-Üst Ray / Bottom-Upper Rail
Alüminyum Tekli Alt-Üst Ray / Bottom-Upper Rail
 L-3124 3.0 20 0,017 Adet
L-3124-2 2.5 20 0,001 0,000 Adet


Bu ürün için teknik çizim bulunmamaktadır.

Montaj Dosyası:

PDF İndir
